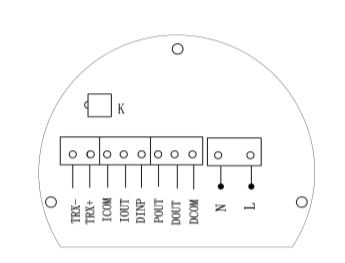

電磁流量計接線圖

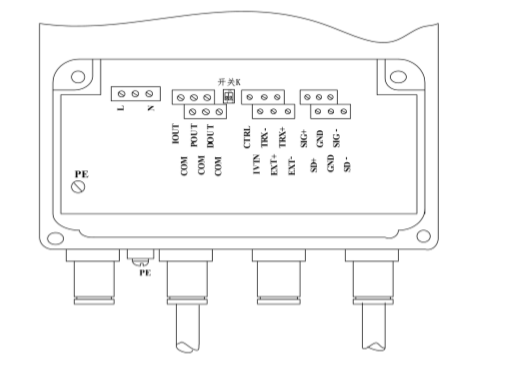

開關 K 定義：
ON 為接 RS485 通訊終端電阻（標準配置電阻：120Ω） ；
OFF 為不接。

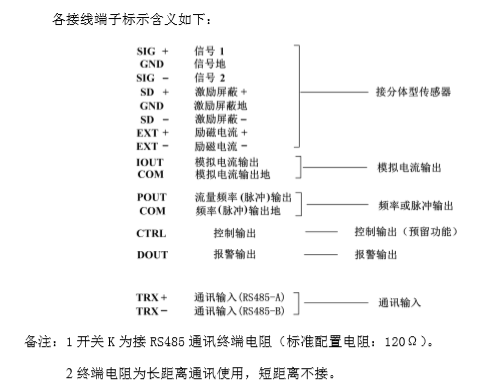

注：終端電阻為長距離通訊使用，短距離不接。 各接線端子標示含義如下（表 1）：
TRX-： 通訊輸入(RS485-B) TRX+ 通訊輸入(RS485-A) ICOM： 頻率、脈沖、電流公共端（地線） IOUT： 流量電流輸出 DINP 保留 POUT： 雙向流量頻率／脈沖輸出 DOUT: 報警輸出 DCOM 報警輸出地 N： 220V 電源輸入 L： 220V 電源輸入
